2016年10月27日，北京。

在南四環外的地下，一座占地470畝 、規劃流域137平方公里的污水廠于正式通水運行。

這就是槐房生態水廠。

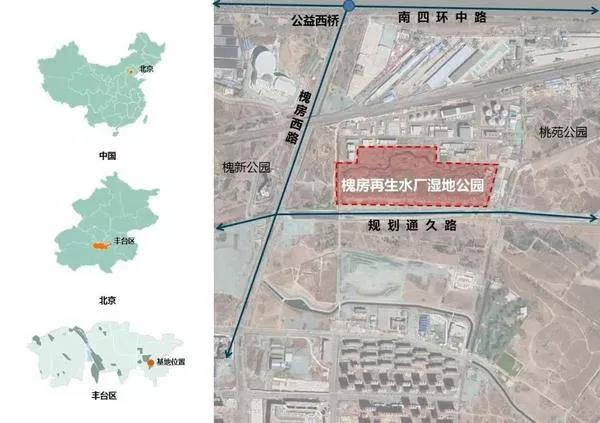

公園區位圖（圖片來自網絡）

槐房再生水廠是北京第一座、目前亞洲規模最大 ，技術領先的封閉式地埋式再生水廠，廠區采取四項先進理念和技術：

一是構筑物的全地下布置。

二是設施運行無臭味、低噪音。

三是采用先進的節能降耗技術。

四是地面建設濕地生態保護區。

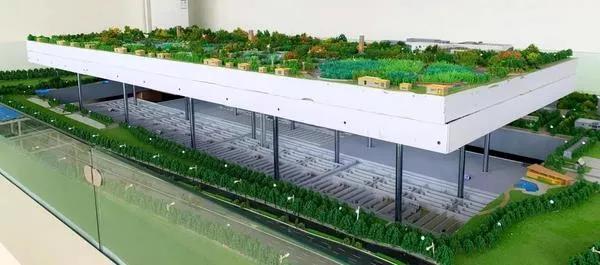

地上濕地公園和地下水廠模型（圖片來自網絡）

槐房再生水廠布局和處理工藝

01 總體布局

槐房再生水廠有三個分區：廠前區及部分生產區（廠區中東部地上部分）、地下水處理區（廠區中、南部地下部分）、污泥處理區和部分水處理區及生產附屬區（廠區北部地上部分）。

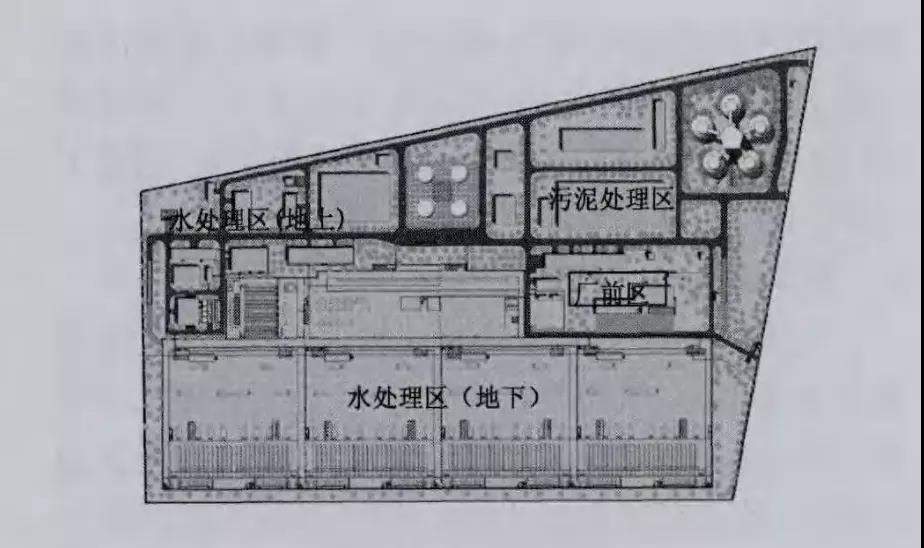

水廠平面圖（圖片來自網絡）

廠區北部地上部分，按功能又可分為水處理區及污泥處理區。

水處理區位于北部地上部分的西側，主要布置有臭氧系統（包括臭氧制備間、氧氣制備車間及液氧儲罐）、甲醇加藥系統（包括甲醇加藥間、甲醇儲罐區，泡沫消防泵房及加壓水泵房)，總變電室、次氯酸鈉加藥間及儲罐棚（包括次氯酸鈉、PAC及檸戾酸儲罐），粗格柵間及進水泵房、鼓風機房。

污泥處理區位于北部地上部分的東側，主要布置有儲氣柜、儲泥池、污泥濃縮預脫水機房、熱水解及熱交換車間、污泥消化池、污泥板框脫水機房、沼氣鍋爐房，厭氧氨氧化系統、沼氣脫硫系統、廢氣燃燒裝置等。

廠區中、南部地下部分為水處理區，分為地下兩層局部三層布置。

地下一層主要為工藝設備操作檢修平臺及附屬生產區，主要包括生物除臭設備，配電室等，在地下一層有貫穿整個地下空間的車行道，并且分別在東、西設立2個出入口，以滿足設備維修、安裝、消防及柵渣外運的需求。

地下二層及局部的地下三層，主要布置各生產構筑物及管廊。地下區布置的處理構筑物主要有細格柵、曝氣沉砂池、初沉池、膜格柵、MBR生物池。

廠區中東部分為廠前區及部分生產區，主要建筑物為綜合樓(下部為清水池)，機修間、倉庫、熱泵機房及車庫(下部為配水泵房)，紫外消毒車間及臭氧接觸池。

02 處理工藝

污水處理：預處理—MBR—臭氧—紫外

污水進入廠區首先經兩道粗格柵，初步去除較大漂浮物；

然后進入進水泵房，污水經提升后進入到細格柵,進一步去除污水中的絲狀、帶狀漂浮物；

然后進入曝氣沉砂池，將污水中密度較大的無機顆粒沉淀并排除；

再經初沉池，去除部分懸浮物后進入膜格柵進一步去除纖維類雜質，而后進入膜生物反應器，完成有機物、氮、磷等污染物的去除。

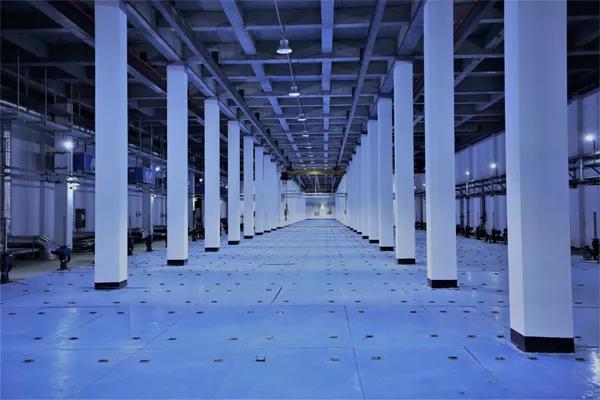

槐房地下再生水廠MBR區域——地面的蓋板下就是膜池（圖片來源：中國水網）

為確保再生水出水總磷及總氮達標，在生物池投加除磷藥劑進行化學輔助除磷，同時設置外碳源投加系統。

MBR出水進入臭氧接觸池，投加臭氧進行脫色，然后進入紫外消毒渠消毒；紫外消毒后出水可排至小龍河或進入清水池。

進入清水池前后均可投加次氯酸鈉溶液抑制細菌滋生并保證再生水輸送的余氯要求，再生水通過配水泵房輸送至再生水管網。

污泥處理：預脫水—熱水解—厭氧消化—深度脫水

對于脫水濾液采用厭氧氨氧化工藝進行處理后再進入污水處理流程。同時，槐房再生水廠的污泥處理區還可以承接部分外來污泥進行處理。

剩余污泥經過濃縮機濃縮后，與經過除砂的初沉污泥混合，利用預脫水機脫水，并與外廠輸送的脫水污泥混合后進入熱水解系統。

熱水解處理后的出泥調整到合適的含水率和溫度后，進入污泥消化池進行厭氧消化。消化后的污泥進入壓濾脫水機房深度脫水，出泥含水率降至60%以下。

最終處置階段根據污泥處理后的性質，主要進行土地利用，同時可以滿足應急填埋。

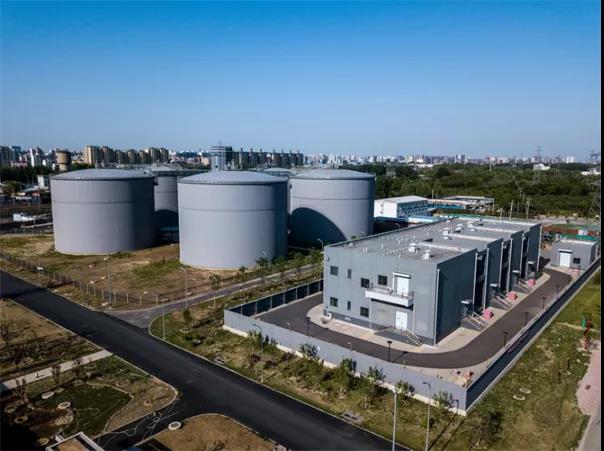

污泥處理處置設施（圖片來源：中國水網）
